1、系統概述
白天，太陽能電池板在太陽光照射下產生光伏電流，在控制器的控制下為蓄電池充電，同時為用電設備提供電源。若陽光資源不好，則蓄電池在控制器的控制下，將儲存的電量放出，為用電設備提供電源。當太陽光照條件滿足充電要求時，控制器控制太陽電池組件開始新一輪的充電。
由于蓄電池具有象水庫蓄水一樣的功能，它在有陽光時儲存的電量會逐漸累積，當遇到陰雨天（可允許連續十天，本系統設計為4天）不能為蓄電池充電時，蓄電池平時儲存的電量可供系統繼續工作，依然可穩定提供電源。
當遇到長期連續陰雨天，太陽能發電量不足，蓄電池電壓持續下降，到了設定值，系統關閉負載輸出功能，保護蓄電池。當蓄電池電壓升到設定值，系統自動恢復供電。
2、系統工作原理 太陽能供電系統主要由太陽能電池板、控制器、蓄電池、相關負載幾部分組成，因具體使用條件的不同，產品配置上會有所差異。>
3、系統特點 *綠色環保、無污染、無廢棄物
*晶體硅太陽能電池使用壽命長達25-35年
*一次性投資，長遠受益，實際使用成本經濟合算
*不用挖溝布線，就地施工，節省工程時間及費用
*運行穩定，高效節能，MTBF（平均無故障時間）長
*使用免維護，可實現無人值守
*不受地理環境影響，適用于國內95%以上地區
*安裝使用簡便，可因地制宜施工，易于拆遷及擴容
*直流低壓電，線路損耗小，與220V交流高壓電相比
*不易引發雷擊，無長距離線路傳輸上的弊端
3、主要設備

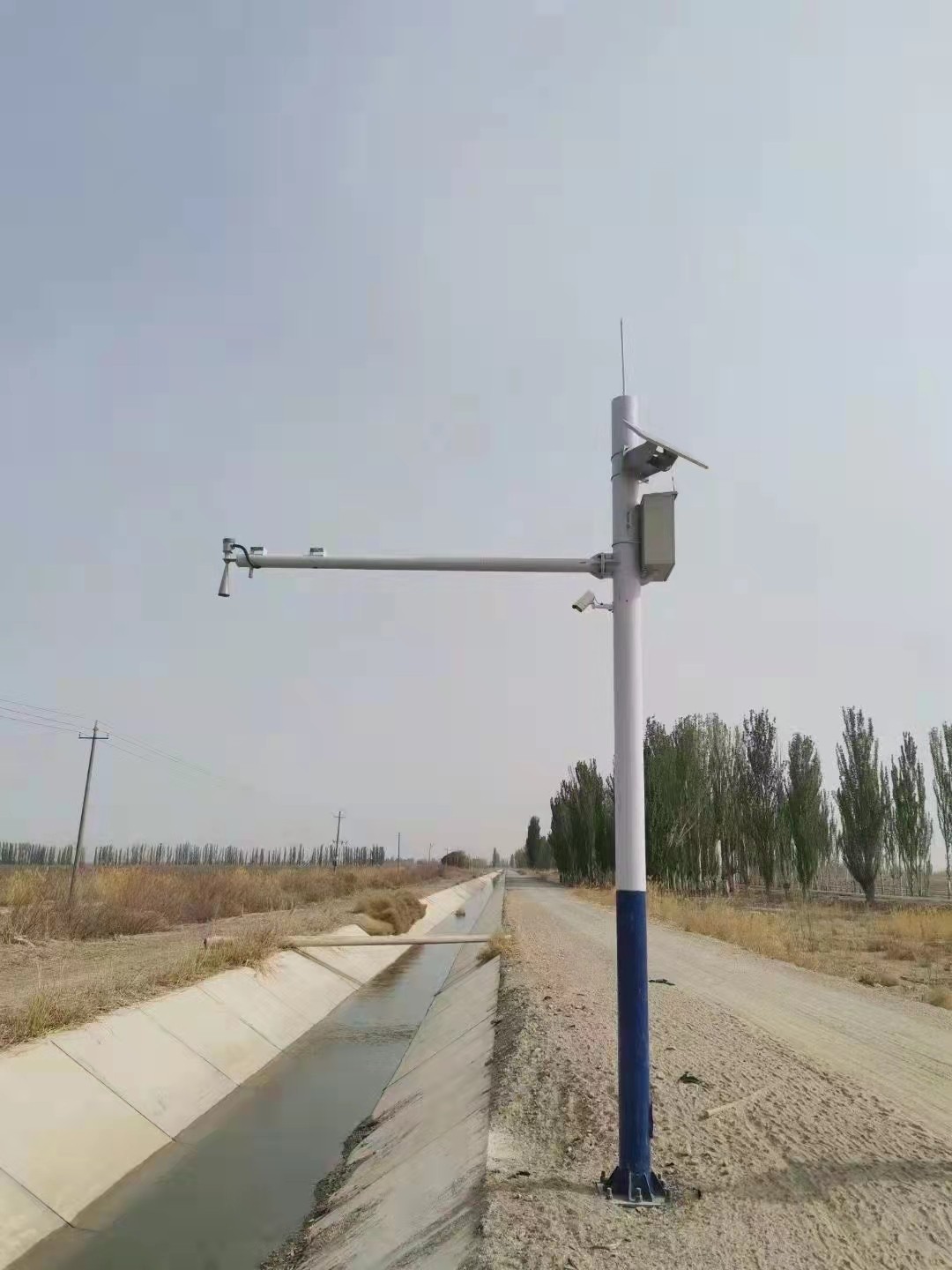

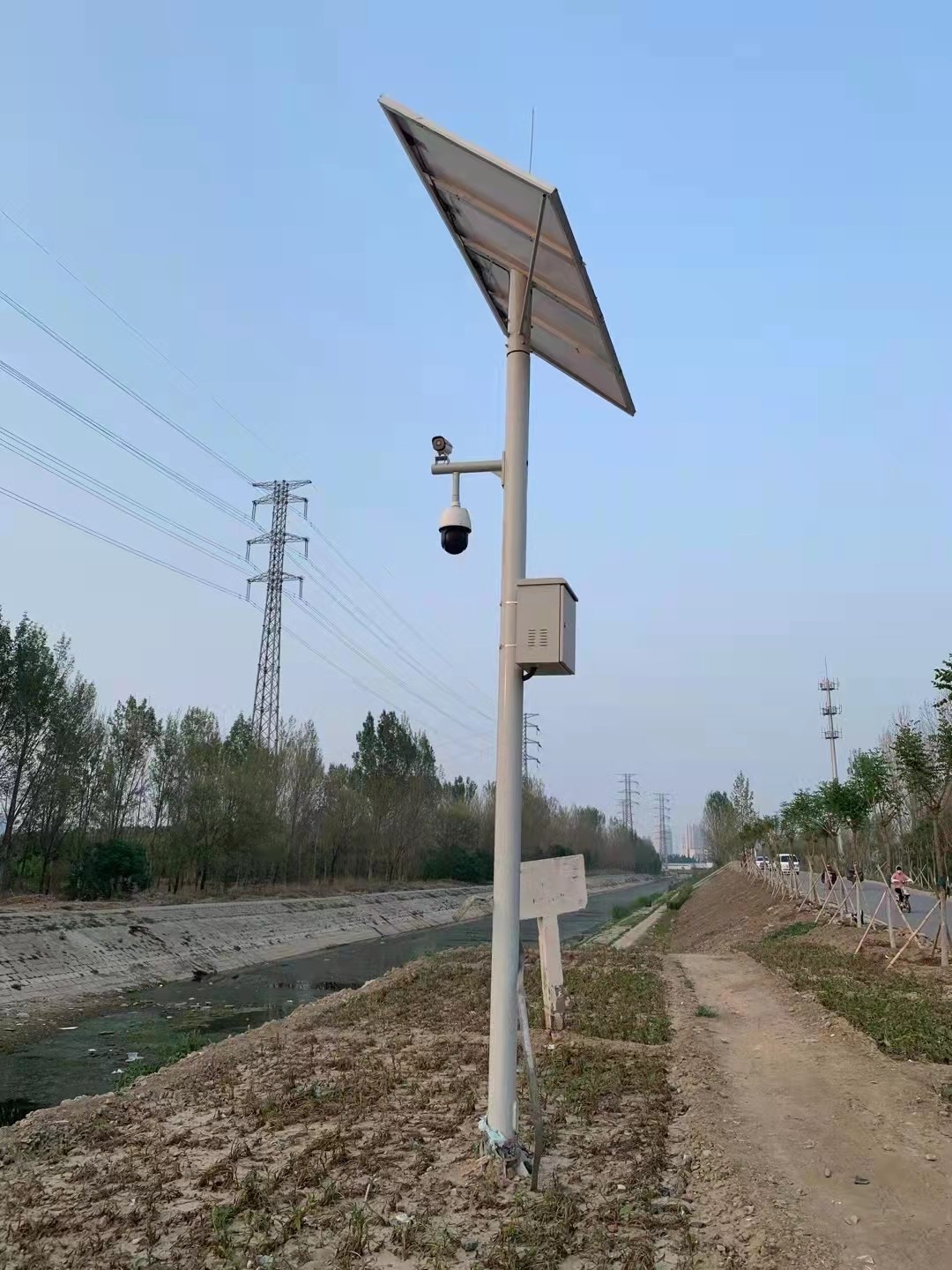

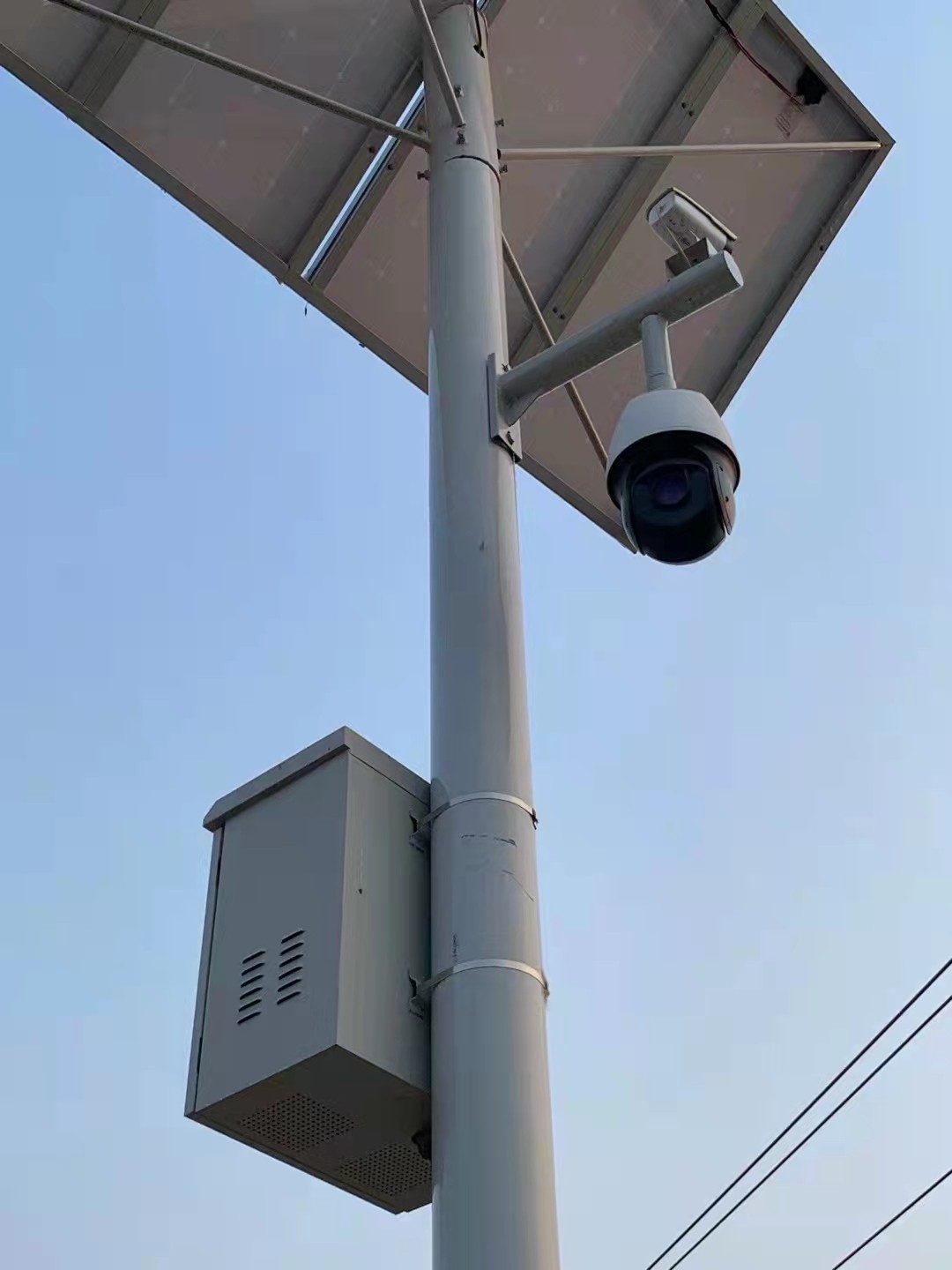

太陽能電池板陣列 太陽能控制器 太陽能專用鉛酸膠體電池 蓄電池保溫防水箱 太陽供電系統電氣部分交流 太陽供電系統電氣部分直流 4、安裝竣工圖 4、工程方案參考
序號 名稱型號 規格 (mm)數量單位總量 1太陽能電池組件 CM250P24V 250W4塊1000W2太陽能陣列支架CZJ1K24V 1000W1套13太陽能供電系統輔材 1套14太陽能專用蓄電池 GFMJ5002V 500AH12只24V 500AH5蓄電池防水保溫箱IP68CBVFT500-24500AH 24V IP681套16太陽能控制器 CCS4024V 40A1套17配電箱 CPD500500*300*2001套1設計標準：
1、負載供電參數: DC 24V 50w
2、 負載工作時間:24小時/天
3、系統支持陰雨天數: 7天
4、系統工作地點: 西南地區
5、太陽能系統配套產品(本配置單內不包含):設備配電箱、立桿、桿體基礎、電池基坑挖掘與回填。 |
